高附加值天然产物提取线——PVC硬板萃取槽

某生物科技公司需从植物原料中提取高纯度活性成分。萃取工序需使用乙酸乙酯、二氯甲烷等有机溶剂，在温和搅拌下进行多次逆流萃取。工艺要求设备需要具有优异的耐溶剂腐蚀性、严格无金属离子污染以保证产品纯度，以及便于可视化观察萃取过程。

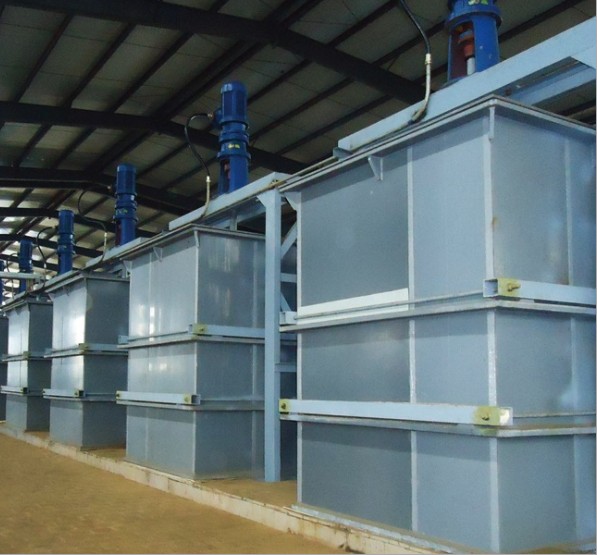

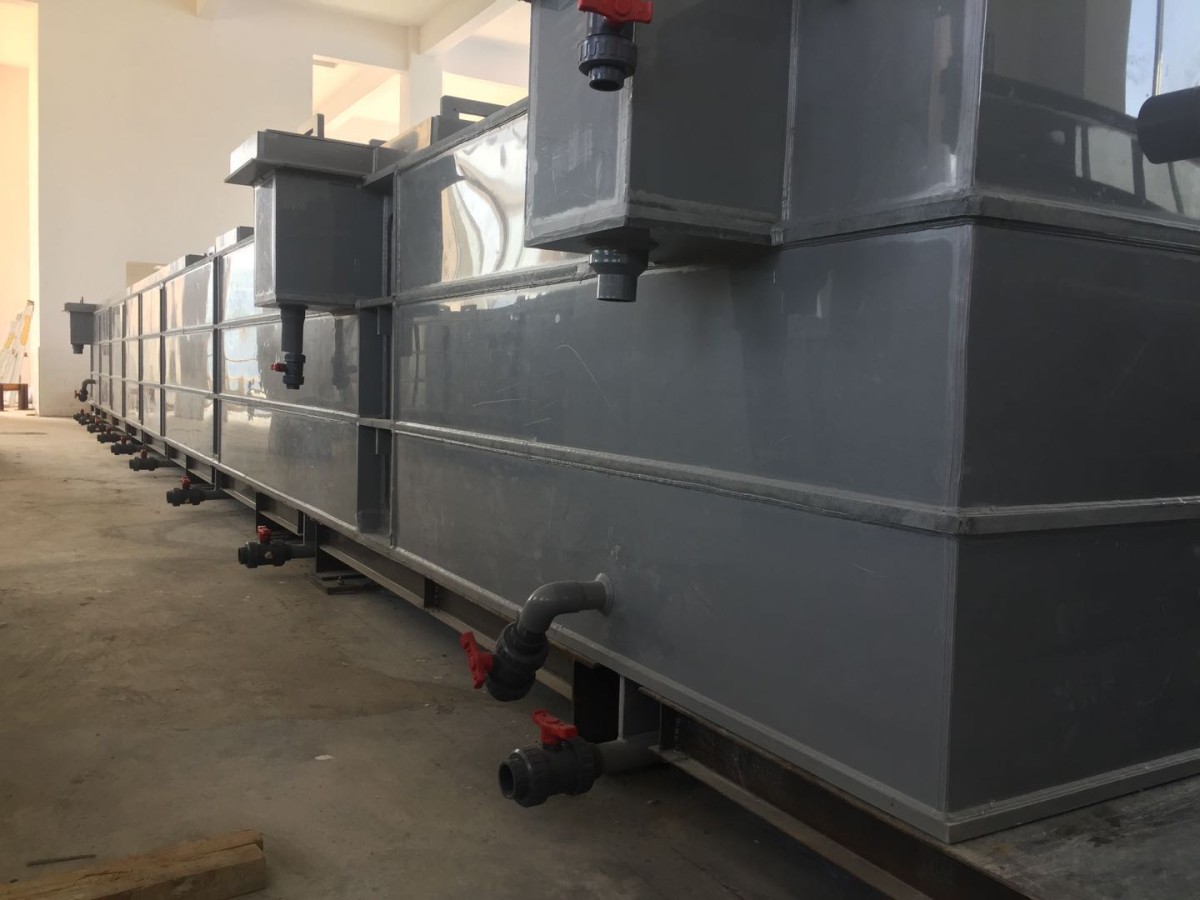

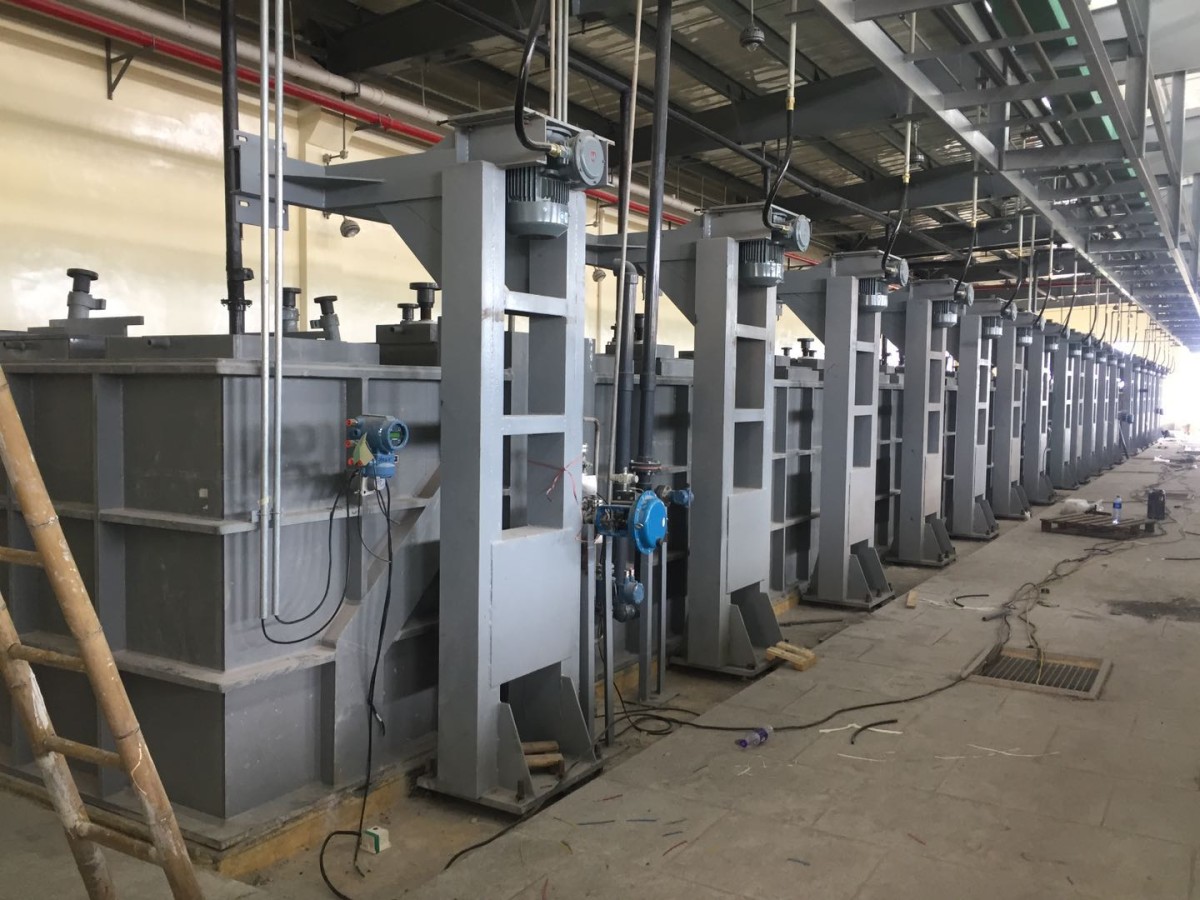

解决方案——PVC硬板萃取槽组：

1.模块化透明设计：采用透明级PVC硬板为主体材料，制作了共6级串联的方形萃取槽单元。每级槽体尺寸为1.5m×1.5m×1.8m，板材厚度15mm。透明材质使操作人员能清晰观察两相液体（水相与有机相）的界面位置、分散状态及颜色变化，便于精细控制。

2.精细化内件集成：槽内设置了由PVC板精细裁切、焊接而成的多级折流板，引导液体呈“之”字形流动，延长了传质路径。搅拌系统采用PVC包覆的搅拌轴与桨叶，转速可无级调节，确保两相充分混合又不至于过度乳化。各槽之间通过PVC管道和耐溶剂隔膜泵连接，形成连续逆流萃取。

3.运行效果：该套PVC萃取槽组完全杜绝了金属设备可能带来的催化副反应和产品染污风险。在长达两年的生产运行中，目标产物的提取率提升了约5%，产品中关键金属杂质含量降至ppb（十亿分之一）级别，满足了先进医药市场的苛刻要求。设备的透明特性也使得工艺调试和员工培训更加直观便捷。
